摘要

自从AI芯片成为热门的研究课题，众多关于AI芯片架构探索的学术文章不断涌现，大家从不同的角度对AI芯片进行架构分析及性能优化。MLIR是谷歌团队推出的开源编译器框架，颇受瞩目，灵活的编译器架构提升了其在众多领域应用的潜力。通过自定义IR的衔接，可以在架构探索和MLIR之间架起一座桥梁，在编译的过程中，自动进行硬件架构的探索和软件的优化编译，甚至生成硬件的代码，实现软硬协同设计。

架构探索方法的介绍

近十年，AI领域专用芯片的演进极大地促进了架构探索（指的是架构定义及性能分析）的发展，先后出现了众多的分析方法，这些分析方法针对AI计算过程中关键算子以及网络模型进行建模分析，从PPA(Power-Performance-Area)三个角度评估硬件性能。与此同时，伴随着AI编译框架的发展，尤其受益于MLIR编译器框架的可复用及可扩展性[此前的文章]，将这些分析方法融入到MLIR框架中也变得十分可能，从而使用编译器对硬件架构进行探索。

架构分析中关注三个方面的表达，分别是计算架构（Computation Element），存储结构(Memory Hierarchy )和互联结构(Interconnect)。对硬件架构进行性能分析时，数据流是搭建分析方法的基础，根据数据流的表达，将workload的计算过程映射到硬件架构的三类实现中。在学术研究中，Eyeriss [1]是较早将数据流引入到AI芯片的性能分析中，根据定义，AI的数据流可以分为三类，输出静止（Output Stationary），权重静止（Weight Stationary）和行静止（Row Stationary）。随后的研究中，MAGNet [2]将其扩种为更多的描述方式，如图1 所示，但还是围绕OS，WS和RS展开。根据数据流的划分，AI架构既可以分为这三类，比如NVDLA属于WS，Shi-dinanao属于OS，Eyeriss属于RS。相同的数据流架构可以采用类似的方法进行分析。

       图1 不同数据流对应的for-loop表示[2]

围绕数据流表示和硬件映射的表达上，可以归为三类，分别是以计算为中心(computation-centric)的Timeloop[3], 以数据流为中心(data-centric)的MAESTRO[4]和以关系为中心（relation-centric）的TENET[5]。以计算为中心的表示方法关注的是for-loop表达在时间维度上映射到硬件架构；以数据流为中心的表达关注的是数据映射（data mapping）和复用（reuse）；以关系为中心的表达关注循环表达和计算单元及调度之间的关系。本文将对第二种data-centric的表达方式展开。

在MAESTRO的工作中，将data mapping和reuse作为一等公民，关注的是数据在时间和空间两个维度的复用。对于WS的计算架构，weight在时间维度上复用（相当于保持不变），中间计算结果是在空间维度上复用，其复用如图2所示。

图2 2x2 kernel的卷积在WS类型加速器数据复用的表示[4]

关于时间和空间数据复用的表达，文中提出了一种IR的表示方式，我们称之为时域映射(Temporal Map)和空域映射(Spatial Map)。时域映射表示特定的维度与单个PE之间的映射关系，空域映射表示的是特定的维度与多个PE之间的映射关系，具体的表示如下：

1.T(size, offset)α： α表示的特定的维度，比如权重的weight，width及channel等，size表示表示单个时间步长（time step）下α所在维度的index映射到单个PE的尺寸，offset表示的是相邻的时间步长的index偏移。对应的for循环表达如图3所示。

2.S(size, offset)：α表示特定的维度，size表示维度α映射到每个PE的index的尺寸，offset表示映射到相邻PE的index偏移。

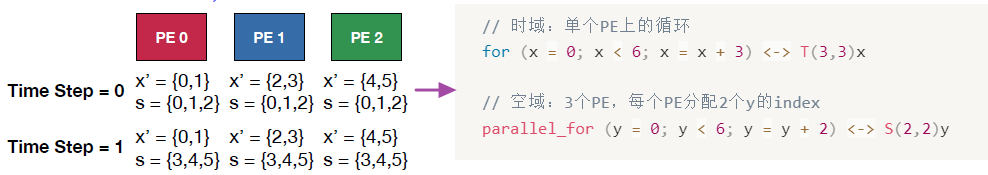

图3 时域和空域映射与循环表达之间的对应关系[4]

假设一个计算架构有3个PE，卷积的权重大小为6，输入元素个数为17，步进为1，计算过程可以通过图4表示。在图中，标签1表示for循环的表达，标签2表示在时域和空域的IR表达，标签3表示数据在PE的分布及时间上的计算过程，图中可以看出cycle1到cycle4复用S中的index(1)，也就是weight保持静止。标签4表示空域映射、时域映射以及计算顺序，其中t表示按照所示的箭头方向依次计算。基于这样的IR表达及时间上的计算过程，就可以表示出一个WS架构的计算过程。

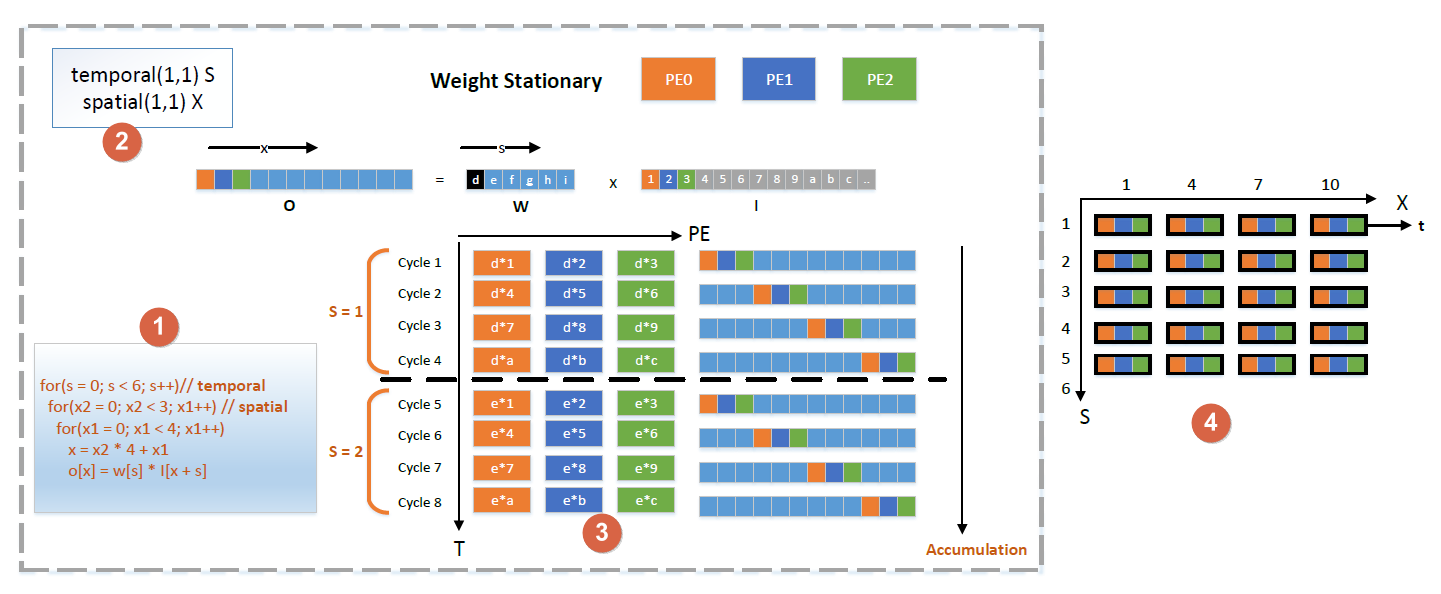

图4 1D卷积操作在时域和空域的表示演示图

基于IR的性能分析方法

Aladdin[6]是较早开展基于编译的方式进行硬件的性能分析，将性能分析提前到RTL代码之前，避免了RTL代码及C-model大量的开发工作，基本的思路是将计算任务lowering到动态数据依赖图（DDDG：Dynamic Data Dependence Graph）级别，DDDG是针对特定架构的中间表达（Intermediate Representation）的表示，如图5所示。针对特定的硬件架构，分析DDDG的动态执行过程，即可评估出性能和功耗的数据，他们基于ILDJIT compiler IR[7]。

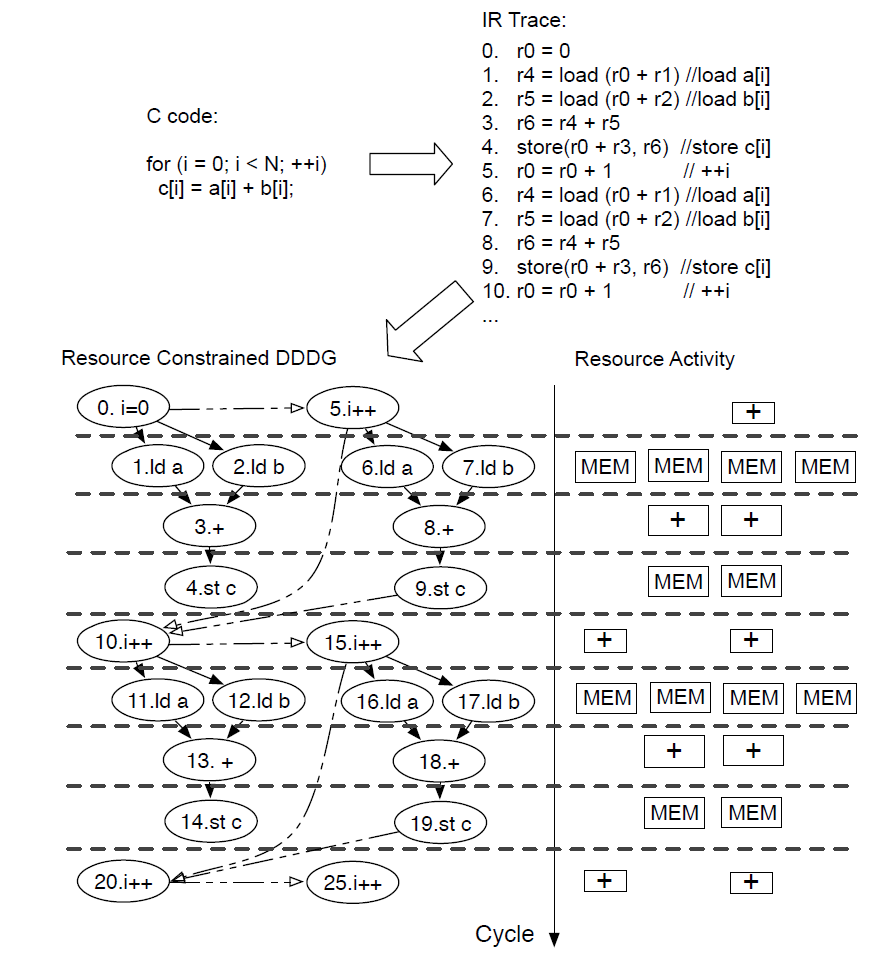

图5 DDDG的计算表示[6]

基于GEM5的工作，他们将其扩展为GEM5-Aladdin，用于对加速器系统级的性能分析，涵盖了SoC的接口通信开销，从而实现加速器架构和通信的协同设计。GEM5负责CPU和内存系统的性能分析，Aladdin负责加速器的性能分析。DDDG的表示从ILDJIT IR迁移到LLVM IR。

Interstellar[8]是将Halide语言用于AI架构的性能分析，数据流表达的方式属于computation-centric，核心工作是将和计算及数据流相关的for-loop转换到Halide的scheduling language，同时显性表达存储和计算。其中，关于架构和数据流是在Halide编译过程中的IR表达中引入，同时和Halide语言中的hardware primitive对应起来，将整个计算过程拆解到IR级别，然后映射到硬件结构，最后根据数据流的计算过程评估硬件的性能，整体过程如图6所示。最终采用调用硬件语言代码库的方式生成硬件设计。

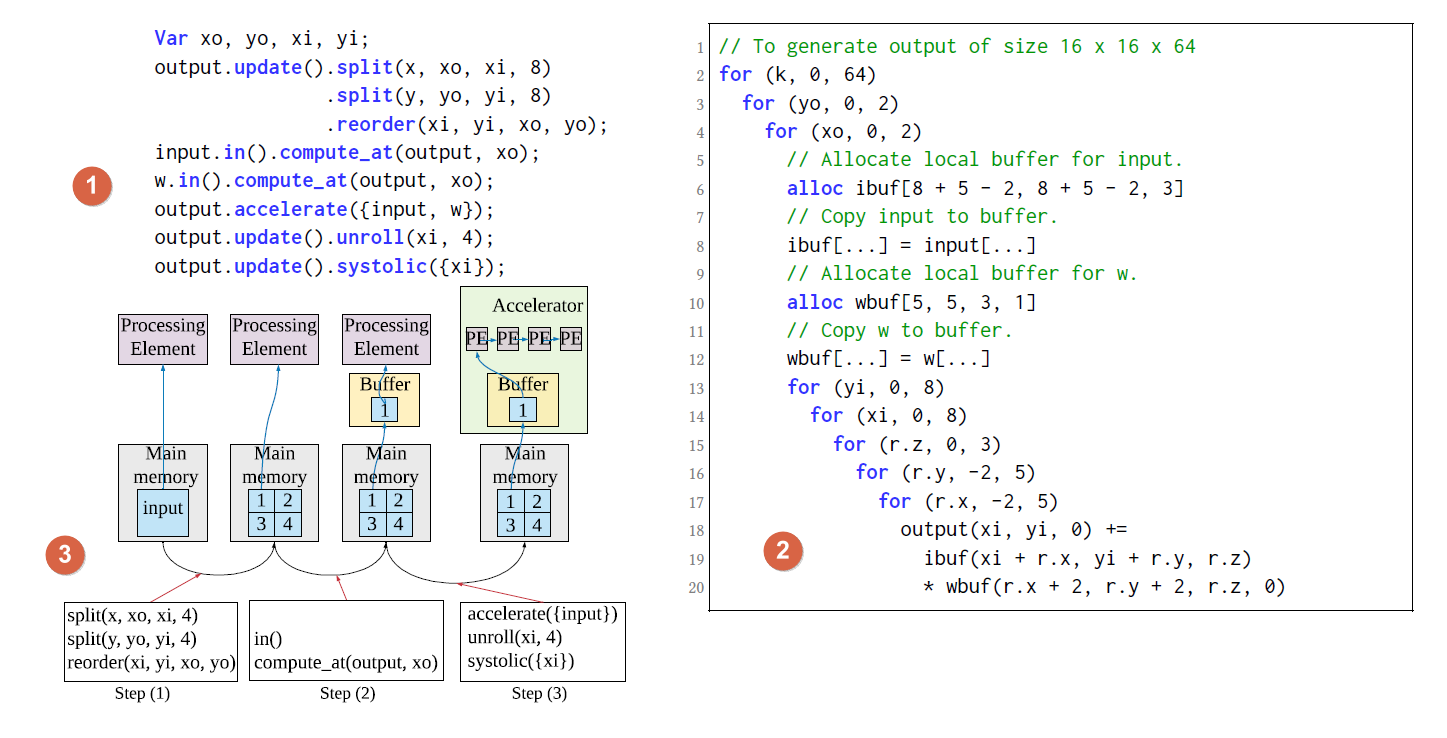

图6 标签1为Halide语言描述conv操作；标签2表示Halide Lowering过程中对in, compute_at, split及reorder调度原语(scheduling primitives)的IR表示；标签3表示调度原语和硬件架构的对应关系[8]

架构级别的IR

Micro-IR[9]文章的核心思想是将加速器的架构表示为一个并发的结构图（Concurrent Structural Graph），每个组件就是一个架构级别的硬件单元，比如计算单元、网络或者存储器。结构图中显性地表达了加速器的构成组件，以及不同组件之间的数据流动，最终回归到数据流的表达和实现上。定义架构级别IR的好处在于1)将算法的表达和硬件架构解耦，2)将硬件的优化和RTL的代码实现解耦。这样一来，硬件架构IR层的优化工作可以单独展开。

整个编译的架构基于LLVM的实现，前端接入为AI framework，然后编译到LLVM IR，LLVM IR再对接到Micro-IR，在Micro-IR优化的PASS中聚焦就是前文提及到的关于数据流的映射、调度，tiling以及映射到硬件的intrinsic。最后对接到chisel的IR FIRTL，生成可综合的硬件语言。

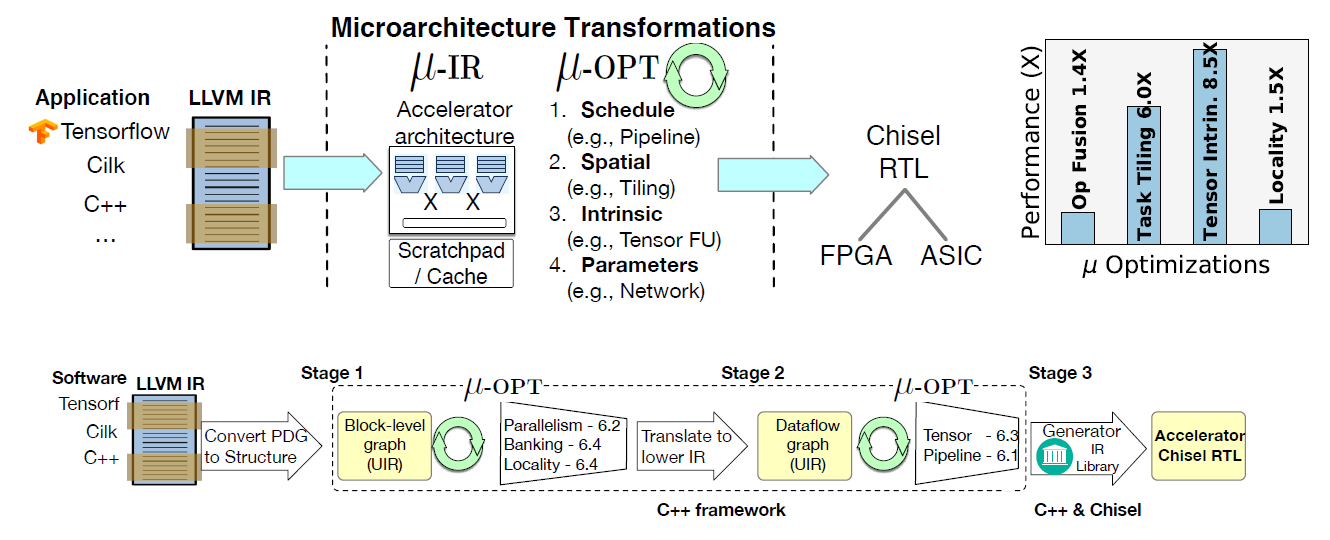

图7 Micro-IR的编译流程[9]

对于架构的表达，也是围绕数据流、存储和互联的展开，如图8所示，将一个简单的奇偶乘法翻译到IR图层，再翻译到IR的具体表达。

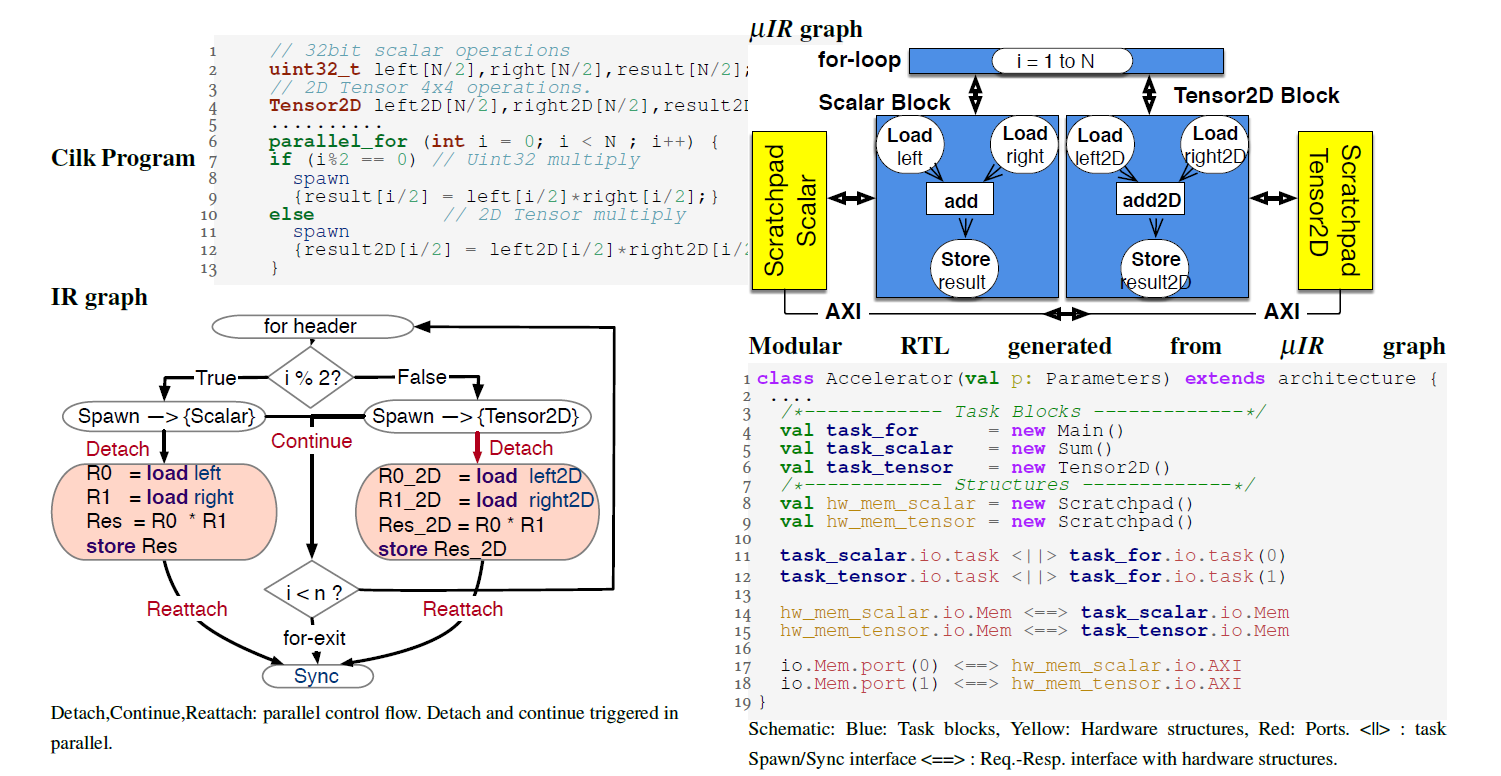

图8 Micro-IR的编译表示[9]

MLIR中引入架构探索的可能性和挑战

简单总结一下上述工作中的关键点：

1.经过上述章节的分析发现现有的性能分析方法的研究工作都有IR表示的思想，而且基于数据流的表示思想具有较好的理论基础，从时域和空域两个维度展开，也有很好的IR具体实现。

2.基于IR性能分析的方法也处于不断演进的过程中，从ILDJIT到LLVM再到Halide，都证实了基于IR进行架构探索的可行性。同时不同的表示方式具有不同的有点，比如Halide中突出调度的思想，可以将该思想引入到MLIR中，形成schedule IR。

3.关于硬件架构IR表示的文章也较多，比如Spatial[ 10]，文中举例的micro-IR 是比较典型的标准，与MLIR都基于LLVM的编译流程，将其引入到MLIR中作为硬件架构存在可能性。

4.Union[11]是将MAESTRO性能分析的工作引入到MLIR的框架中，但是MAESTRO是作为架构探索的工具使用，没有接入到MLIR的编译流程中。

挑战与可能性同在，大致分为如下几点：

１.目前的架构探索都是基于相对规则的架构展开，没有涉及到复杂的工业界的芯片，存有一定的局限性，将其方法应用到工业界还有很大的隔阂。

２.定义一个通用型的架构IR比较困难。架构是比较分散的，不同的任务需求有不同的架构设计，虽然架构设计从大的层面分为计算、存储和互联，但通过IR精准地刻画架构充满挑战，比如对于架构IR控制流的表示，Micro-IR中关于控制流的表达没有进行详细的阐述。

３.在编译过程中，如何将软件任务能够自动翻译到架构IR上，同时能够对硬件架构进行自动调整和优化，这也是很大的挑战。目前是针对特定的已知架构，将计算任务映射到硬件。

结论与思考

本文总结了现有的针对AI架构的数据流分析方法，以及基于数据流分析方法构建的架构探索工具，同时介绍了现有的硬件架构的IR。这些丰富的分析方法和IR表示为架构探索引入到MLIR提供了可能性，也让我们看到了基于MLIR的编译器框架开展软硬协同设计的巨大潜力。

参考文献

[1] Y. Chen, J. Emer, and V. Sze, “Eyeriss: A spatial architecture for energyefficient

dataflow for convolutional neural networks,” in Proc. ISCA,2016.

[2] R. Venkatesan, Y. S. Shao, M. Wang, J. Clemons, S. Dai, M. Fojtik, B. Keller, A. Klinefelter, N. R. Pinckney, P. Raina et al., “MAGNet: A Modular Accelerator Generator for Neural Networks,” in ICCAD, 2019

[3] A. Parashar, P. Raina, Y. S. Shao, Y. Chen, V. A. Ying, A. Mukkara, R. Venkatesan, B. Khailany, S. W. Keckler, and J. Emer, “Timeloop: A Systematic Approach to DNN Accelerator Evaluation,” in 2019 IEEE International Symposium on Performance Analysis of Systems and

Software, 2019

[4] H. Kwon, P. Chatarasi, V. Sarkar, T. Krishna, M. Pellauer, and A. Parashar, “Maestro: A data-centric approach to understand reuse, performance, and hardware cost of dnn mappings,” IEEE Micro, 2020.

[5] L. Lu, N. Guan, Y. Wang, L. Jia, Z. Luo, J. Yin, J. Cong, and Y. Liang, “TENET: A Framework for Modeling Tensor Dataflow Based on Relation-centric Notation,” in 2021 ACM/IEEE 48rd Annual International Symposium on Computer Architecture, 2021.

[6] S. Shao, B. Reagen, G.-Y. Wei, and D. Brooks, “Aladdin: A Pre-RTL, Power-Performance Accelerator Simulator Enabling Large Design Space Exploration of Customized Architectures,” in ISCA, 2014.

[7] S. Campanoni, G. Agosta, S. Crespi-Reghizzi, and A. D. Biagio, “A highly flexible, parallel virtual machine: Design and experience of ildjit,” Software Practice Expererience, 2010.

[8] X. Yang, M. Gao, Q. Liu, J. Setter, J. Pu, A. Nayak, S. Bell, K. Cao, H. Ha, P. Raina, C. Kozyrakis, and M. Horowitz, “Interstellar: Using halide’s scheduling language to analyze dnn accelerators,” in Proceedings of the Twenty-Fifth International Conference on Architectural

Support for Programming Languages and Operating Systems (ASPLOS), 2020.

[9] Sharifian, Amirali & Hojabr, Reza & Rahimi, Navid & Liu, Sihao & Guha, Apala & Nowatzki, Tony & Shriraman, Arrvindh. (2019). μIR -An intermediate representation for transforming and optimizing the microarchitecture of application accelerators. 940-953. 10.1145/3352460.3358292.

[10] David Koeplinger, MatthewFeldman, Raghu Prabhakar, Yaqi Zhang, Stefan Hadjis, Ruben Fiszel, Tian Zhao, Luigi Nardi, Ardavan Pedram, Christos Kozyrakis, and Kunle Olukotun. 2018. Spatial: A Language and Compiler for Application Accelerators. In Proceedings of the 39th ACM SIGPLAN Conference on Programming Language Design and Implementation (PLDI 2018).

[11] Geonhwa Jeong, Gokcen Kestor, Prasanth Chatarasi, Angshuman Parashar, Po-An Tsai, Sivasankaran Rajamanickam, Roberto Gioiosa, Tushar Krishna: Union: A Unified HW-SW Co-Design Ecosystem in MLIR for Evaluating Tensor Operations on Spatial Accelerators. CoRR abs/2109.07419 (2021)
